亿维自动化SMART PLC在混凝土搅拌站的应用

一、背景

为了提高搅拌站的自动化，减少人工繁琐的操作，同时记录物料的增减记录，实现对于物料从进场到出场的全周期管理。

搅拌站配置亿维SMART PLC产品优点是：操作简易、运行可靠、自动化程度高，能满足不同生产量下控制需要,大大降低了操作人员的劳动强度,并保证了夜间生产的安全性。

二、设备工艺

1. 工艺流程

物料仓储，运输车向四个物料仓运输物料，根据运送物料，由现场触摸屏填写物料信息，然后由中控室10寸总控屏UH510给出确认信号，并保存此次物料信息。单个物料仓由设定时间及顺序打开仓储门禁加入物料。加入物料开启除尘装置，由主监控记录消耗，并将剩余显示到HMI上。

① 7寸屏在控制柜中控制单个设备的运行。记录设备数据，控制设备运行。

② PLC根据设定顺序控制设备的运行。

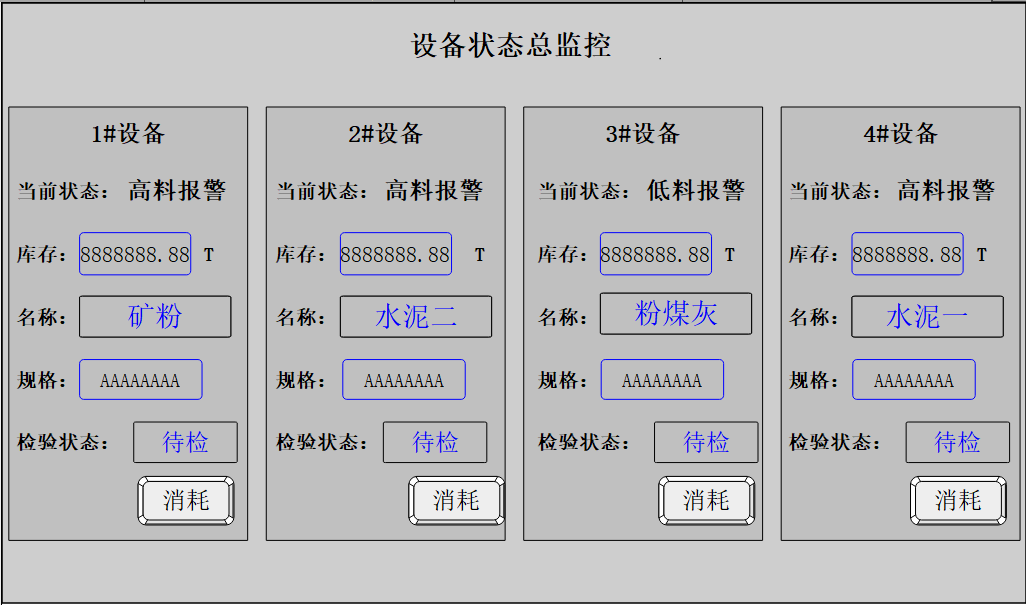

③ 控制室10寸屏记录并确认4台PLC的运行数据。

三、点位图

点位

功能

点位

功能

I0.0

门禁开

Q0.0

高料位

I0.1

门禁关

Q0.1

低料位

I0.2

除尘风机

Q0.2

开门到位

I0.3

脉冲除尘

Q0.3

关门到位

I0.4

报警

Q0.4

I0.5

Q0.5

四、组态图

五、配置方案

名称

订货号

数量

备注

SMART SR20

UN 228-1SR20-0AA0

4

UH307

UH307-2AU01-0AA0

4

UH510

UH510-4EU01-0AA0

1

一屏多机

六、产品亮点优势

1. 一机多屏，可以由现场控制设备运行，也可由中控大屏控制现场设备，并记录数据。

2. 一屏多机，中控10寸屏控制4台PlC的运行，并记录4台PlC运行数据。

3. HMI多通讯口，自动一个RS232一个RS485以及一个RJ45支持多种设备连接。

4.STEP 7-MicroWIN Smart编程，工程师无需另外学习。

5. 亿维自动化SMART PLC高精度，高性能，高性价比。

七、总结

当今设备经济不断发展，我国机械制造业也需要得到不断的发展和进步，也需要与国际先进技术水平接轨，使我国机械制造业真正进入国际市场。目前土木工程项目越来越多，部分混凝土搅拌站对于智能化控制系统还处于摸索阶段，系统落后、智能化程度低，生产效率和品质同行业高水平还有一定差距。但是随着机械自动化技术的应用对整个行业有着重大意义。自动化技术的高速、优质、高效的道路，才能缩小我国机械制作与发达国家的差距，才能在激烈的市场环境中立于不败之地。
